古建筑屋顶瓦大全

作者: 更新时间:2019/11/29 15:15:11

古建筑屋顶的瓦结构比较复杂,种类也比较多,不仔细看似乎都差不多,我们游玩的时候看到的古建筑,估计留给大伙印象是:大翘角、屋檐的花纹滴水,屋脊上的动物装饰。文章列出一些构建,就当天书来看吧,目前用到的不多了。

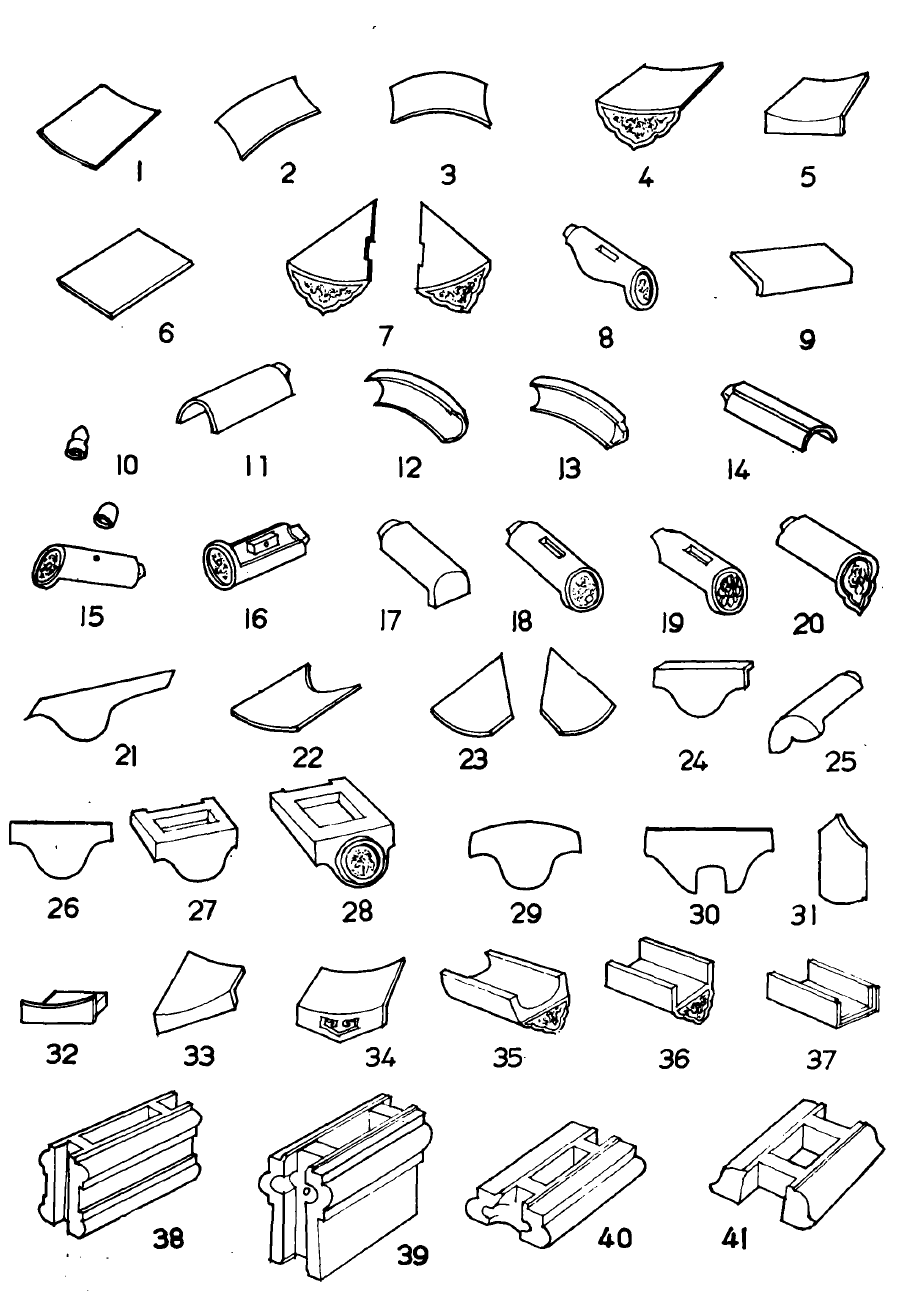

(一) 瓦件类: ( 见图)。

( 1) 板瓦: 又称底瓦, 凹面向上, 逐块压叠排放, 用于屋面。板瓦沾琉璃釉不少于全部瓦面的2 / 3。

( 2 ) 续折腰板瓦: 用以连接折腰板瓦与板瓦。

( 3 ) 折腰板瓦: 用以过垄脊部板瓦, 瓦面全部上釉。

( 4) 滴水: 又名滴子。在板瓦前加有花纹图案的如意形滴唇。用于瓦垄沟底端部, 外露的部分上釉。

( 5 ) 平面滴子: 用于水平天沟底瓦端头。

( 6 ) 满面砖: 黄色者称满面黄, 绿色者称满面绿。用于围脊(又称博脊) 的最上部。用以遮盖围脊与围脊仿间的空隙。

( 7 )合角滴子( 或称割角滴子、咧角滴子) : 用于出角的转角处。

( 8) 蝗螂勾头( 又称为蝗螂沟头) : 用于翼角前端, 割角滴子之上。

( 9 )博脊瓦: 用于博脊最上部。

( 10 ) 钉帽: 用于勾头之上遮盖固定勾头的瓦钉。有馒头形和塔形两种。

( 11) 筒瓦: 用于作盖瓦垄, 复盖两列板瓦的缝隙之上, 又称盖瓦, 一端作熊头与另一块简瓦连接。

( 12) 罗锅筒瓦: 用于过垄脊(元宝脊) 上部。

( 13) 续罗锅筒瓦: 用于罗锅筒瓦与筒瓦之间, 一端作有熊头。

( 14 ) 蹬脚瓦: 相当于围脊扣脊瓦, 置于围脊筒上沿, 承接满面砖。( 巧) 勾头(又写作沟头、又称勾子、猫头等) : 用于盖瓦垄端部, 置于滴水之上。上置瓦钉和钉帽固定。

( 16 ) 抓泥勾头( 图示为反面) : 内有“ 胆” ,石胜铁丝固定。

( 17 ) 镜面勾头( 直房糖) : 瓦当下沿为平口, 且无纹饰, 用于水平天沟盖瓦端头。

( 18 ) 方眼勾头: 用于翼角俄脊端部、仙人之下。

( 19 ) 蝗螂勾头的又一种形式: 以前多为第( 8 ) 种的式样, 近代生产改作此种形式。

( 20 ) 滴形勾头( 又称凸龙勾头) : 将勾头瓦当做成滴水形。

( 21 ) 斜当沟(又写作斜当勾、斜挡沟、雁翅当勾) : 用于庞殿脊、俄脊、角脊下部瓦垄之上。

( 22 ) 撞尖板瓦: 用于攒尖屋面与宝顶连接处的板瓦。

( 23 ) 割角板瓦(又称搭角板瓦、咧角板瓦) :用于翼角哉脊两侧与脊相接的底瓦。

( 24 ) 平面当沟( 或圆当勾) : 正当沟的一种,用于攒尖屋面与宝顶相接。

( 25 ) 羊蹄勾头: 用于屋面窝角天沟两侧瓦垄的勾头。

( 26 ) 正当沟(又写作正当勾、正挡沟) :用于正脊下部与瓦面相接处。

( 27 )托泥当沟: 用于歇山垂脊端的下部,与瓦面相接处。

( 28 )吻下当沟 又称吻厘 当沟 : 用于正脊大吻吻垫之下

( 29 )元宝当沟 又称山样当勾 : 用于过垄脊 元宝脊 下部与瓦面连接处。

( 30 )过水当沟 : 用于屋面脊中出水口处的当沟。

( 31 )遮朽瓦 : 用于翼角端, 割角滴子之下,套兽之上。

( 32 ) 瓦口: 琉璃制的瓦口, 用于非木制连檐瓦口处。

( 33 ) 斜房枪( 又名斜盆沿) : 用于斜天沟两侧, 羊蹄勾头之下。

( 34 ) 天沟头: 窝角天沟之滴水。

( 35 ) 天沟头: 天沟端部带滴唇的部件。

( 36 ) 天沟头: (同上)。

( 37 ) 天沟筒: 天沟呼哟部件。


( 二) 脊件类:

( 38 ) 通脊( 正脊、俗称正脊筒子) : 用于作五样瓦料以下房屋的屋顶正脊。

( 39 ) 赤脚通脊(简称赤脊) : 用于四样以上正脊。

( 40 ) 黄道: 与赤脚通脊相接配合。

( 41 ) 大群色: 又称相连群色条, 简称相连( 意将两面群色条连成整体) , 用于黄道以下。

( 42 ) 群色条: 用于五样至七样瓦料房屋的正通脊之下。

( 43 ) 押带条(又名压带条、压当条) : 用于正脊群色条(或大群色) 之下, 正当沟之上。或用于垂脊两侧。

( 44 ) 罗锅压带条: 用于卷棚( 圆山) 箍头脊两侧顶部。

( 45 ) 平口条: 用于垂脊内侧。

( 46 ) 罗锅平口条: 用于卷棚( 圆山) 箍头脊内侧顶部。

( 47 ) 垂脊汉叫垂通脊、俗称垂脊筒子)。用于俄脊者, 称为俄脊或岔脊筒子, 垂脊筒与敛脊筒外观相同, 仅端部角度稍有变化。俄脊高为同一建筑垂脊的九扣。此件用于悬山、

硬山、歇山垂脊、歇山俄脊、重枪角脊及房殿脊。常用于七样以上瓦料的房屋。

( 48 ) 脊头(垂脊头) : 用于无兽头的垂脊端部。

( 49 ) 垂脊搭头: 用于垂脊与兽座接合处。

( 50 ) 垂脊俄尖( 简称俄尖) : 用于垂脊与正吻连接处。

( 51 ) 俄脊割角: 用于歇山俄脊与垂脊连接处。

( 52 ) 俄脊割角带搭头: 用于歇山俄脊。一端与垂脊相接, 另一端接俄兽座。

( 53 ) 垂脊燕尾(简称燕尾) : 用于攒尖建筑垂脊与宝顶连接此

( 54 )燕尾带搭头用于重檐建筑角脊, 燕尾接合角吻, 搭头接兽座。

( 55 ) 罗锅垂脊: 用于圆山箍头脊顶部。

( 56 ) 续罗锅垂脊: 用于圆山箍头脊, 接罗锅垂脊筒。

( 57 ) 博脊: 用于重檐建筑围脊(又称博脊)。一面外露有釉, 一面为无釉平面, 砌入围脊内。

( 58 ) 承奉博脊连砖( 简称承奉连) : 一面荆撇, 一面为无釉平面, 用于完五样以上瓦料大房的歇山博脊(也用于围脊)。

( 59 ) 博脊连砖: 用于完六样以下瓦料歇山建筑的博脊, 一面带釉, 一面为无釉平面。

( 60 ) 大连砖: 外观线道同承奉博脊连砖,两面带釉(又有人称其为承奉连砖) , 用于墙帽或小形建筑瓦面的正、垂脊、角脊等。

( 61 ) 俄尖大连砖: 当大连砖用作垂脊时,用于与吻兽接合处。

( 62 ) 燕尾大连砖: 作用同垂脊燕尾。

( 63 ) 合角大连砖: 作用同垂脊割角。

( 64 ) 燕尾大连砖带搭头: 作用同垂脊燕尾搭头。

( 65 ) 大连砖带搭头: 作用同垂脊搭头。

( 66 ) 合角大连砖带搭头: 作用同垂脊割角带搭头。

( 67 ) 三连砖: 用于定七样瓦件以上房屋的虎殿脊、俄脊、角脊兽前部分, 也用于八、九样瓦件( 如门楼、影壁) 建筑的兽后部分。线型同博脊连砖显见面。

( 68 ) 燕尾三连砖, 作用同垂脊燕尾。

( 69 ) 燕尾三连砖带搭头: 作用同垂脊燕尾搭头。

( 70 ) 合角三连砖: 作用同垂脊割角。

( 71 )三连砖搭头: 作用同垂脊搭头。

( 72 )合角三连砖带搭头: 作用同垂脊割角搭头。

( 73 ) 小连砖: 外观比三连砖少一道线。当小型建筑(用八、九样瓦料者) 用三连砖于俄脊的兽后部分时, 其用于兽前。

( 74 ) 挂尖(博脊尖) : 用于博脊两端, 隐入排山勾头、滴子之下。

( 75 ) 垂兽座: 用于歇山垂脊端兽下。

( 76 ) 兽座(或截兽座) : 用于垂、俄脊兽下。

( 77 ) 莲座(又称连座) : 将兽座与垂脊搭头做在一起, 另一端可与垂脊平接。

( 78 )摔头: 用于俄脊( 或房殿脊、角脊)端部, 方眼勾头之下, 有花纹装饰。

( 79 ) 捎头( 又名扒头、捎扒头) : 用于摔头之下, 有纹饰。

( 80 ) 咧角摔头: 用于硬山、悬山的垂脊端部。

( 81 ) 咧角捎头: 与咧角神头连用。

( 82 ) 三仙盘: 用于瓦件御、、九样的俄脊头部代替摔、躺头。

( 83 )披水砖: 用于披水排山脊下, 山墙博缝之上。

( 84 ) 披水头: 用于披水头舔

( 85 ) 吻座: 用于正脊端部垫托正吻。


( 三) 饰件类:

( 86 ) 正吻(又叫大吻、龙吻, 俗称吞脊兽):用于正脊两端。其小件用整块, 大件分块, 二样吻多至十三块。正吻附件有剑把叹叫剑靶)、背兽。

( 87 ) 剑把: 插入吻上背部固定, 上为五股云图案。

( 88 ) 背兽角: 插入背兽上部。

( 89 ) 背兽: 插入正吻后部。

( 90 ) 脊兽( 俗称兽头) : 用于城防建筑正脊两端, 嘴头向外; 用于垂脊者称垂兽, 用于俄脊者为截兽( 也称俄兽) , 上附兽角。

( 91 ) 套兽: 套于子角梁端部。

( 92 ) 仙人: 用于俄脊或庆殿脊、角脊、垂脊端部, 置于方眼勾头之上

( 93 ) 龙: 走兽之一( 走兽又称蹲脊兽,俗称小跑)。用于俄脊或庞殿脊、角脊、垂脊上, 仙人之后。

( 94 ) 风: 走兽之一。

( 95 ) 狮: 走兽之一。

( 96 ) 海马: 走兽之一。

( 97 ) 天马: 走兽之一。

( 98 ) 押鱼: 走兽之一。

( 99 ) 狡倪( 俗称披头, 取其形象之意)。走兽之一。

(100) 解劣: 走兽之一。

(101) 斗牛: 走兽之一。

(102) 行什: 俗称“ 猴“ 。用在最后。

(103) 刃合角吻: 用于重枪建筑围脊转角或带阴角建筑的围脊窝角。故分阳合角吻和阴合角吻( 见插页一照片5 )。

(105) 合角兽: 用于城防建筑重檐围脊。当正脊用脊兽时、围脊则用该件(见插页一照片1 )。

(106) 合角剑把: 用于合角吻之上(见插页照片)。

(107) 兽角: 用于脊兽之上。

(108) 吻垫( 又称吻扣) : 置于吻座之上,正吻之下。现在一般用平口条代替。另附几种特殊的瓦件:

(109) 星星瓦: 形如筒瓦(一般在四样以上者) , 中有眼, 可加瓦钉和钉帽固定于大型琉璃瓦屋面中腰节处, 并可用于固定吻索的索钉。

(110) 底瓦星星瓦: 用于靠脊部附近或中腰节适当处, 用铁钉钉进究瓦泥灰内( 瓦钉部位被上一块板瓦遮盖)。现不常用。

(111) 筒瓦瓦尖( 又称瓶子嘴) : 一半以上有釉, 小部分无釉,` 于脊部压尖处由正当沟压盖, 现不常用。

(112) 蝴蝶瓦: 用于两坡板瓦于脊部汇合处之上。现不常用(此件又称夹泥瓦)。

(113) 板瓦抓泥瓦: 小头屈曲处嵌入完底瓦亦多己内, 在底瓦中间使用。现不常用。

(114) 竹节勾头: 用于圆形攒尖建筑的瓦件, 一端大, 一端小, 称为竹节瓦( 又名箭杆瓦、锥把瓦)。其勾头至熊头端有收分。

(115) 匀竹节筒瓦: 一端大, 一端小,用于圆形攒尖建筑。

(116) 竹节瓦滴水: 由滴唇向后可有收分。也可用一般琉璃滴水。

(117)乃竹节板瓦。大口至小口有一定收分,用作圆形攒尖建筑底瓦。

(118) 兀扇瓦( 或写作兀苫瓦) : 至圆形攒尖瓦面顶尖的宝顶底下, 筒板瓦甚小, 联做成一片, 故又俗称“ 联办” , 又取其形状似“ 莲瓣" 之意。

(119) 无脊砖交头: 用于砖栏(矮墙) 端部压顶。

(120) 无脊砖方角: 用于砖栏压顶直角转角处。

(122) 无脊瓦: 用于砖栏压顶。

(123) 咧角盘子: 用于瓦件在八、捎头:

(124) 罗锅披水砖: 用于卷拥披水排山脊的脊中部位。上述从“ 龙” 到“ 行什” 等屋脊走兽在使用中一般成单数, 并视建筑物规模按规制采取三、五、、九不等,仅见故宫太和殿用至“ 行什” 。古建吻兽的式样众多, 清代官式吻兽程式化明显,比例亦有定制。此不详述。笔者所拍摄吻兽的照片也只是式样繁多的古建吻兽的极小一部分, 挂一漏万, 仅供读者参考( 见插页一、四)。
