风雨桥的分类

木结构

发布日期:

风雨桥

在贵州、广西一带,风雨桥被人们所熟知,然而在其他看来,风雨桥就是一座桥,专业角度来说,风雨桥并不是简单的一座桥,而是集多种建筑形式于一体的组合形式,里面包含着廊,桥,亭,阁等各种建筑形式,每一种都有其独特的魅力,从建筑形式来说,风雨桥大致可几个类型。

(1)廊架型风雨桥

廊架型的风雨桥是最为简单的一种组合方式,桥的平面形式基本没有改变,宽度为一个定值,如下图所示,此类风雨桥的规模通常较小,长度较短,跨度也不大,通常在十几米左右,做通行之用。匠师们在桥面之上加盖廊型的屋盖来做围护结构。在实际的调研中发现,做维护结构的廊有两种结构方式,一种是廊架没有变式,用相同裔度和相同宽度的廊架支起一榻榻的屋顶,这是最为简单的一种风雨桥形式,目前存在比较少,另一种则是在中间变换廊架的的高度和宽度,通常得到重檐的形式,在重檐正中之下通常设置了祭祀的台。

(2)塔廊结合型风雨桥

塔廊结合型的风雨桥是指在单纯的廊架型的风雨桥之上增加了塔的元素,塔楼是风雨桥上的重点,从结构来说,可分为典型的三个部分:廊架,阁楼和桥基。塔楼通常是坐落在在廊架型风雨桥的端头平地,与风雨桥进行衔接;此类风雨桥的桥梁部分通常一层通常是开阔的,二层开始放置可祭祀的部位,三层则是祭祀的重点部位,在墙面或者塔的顶端会做彩绘或者泥塑等雕像,程度比桥梁部分要更为复杂和精美。桥的另一个端头通常不会采用亭子等再放大空间的形式,而是用一面片墙来表示风雨桥的终止,片墙上则会使用彩绘,绘制大口口与阁楼想对应。此类的风雨桥多在桂东北的瑶族地区,出现,例如广西恭城瑶族自治县的青龙桥和回澜桥就是这个类型的风雨桥的典型代表。

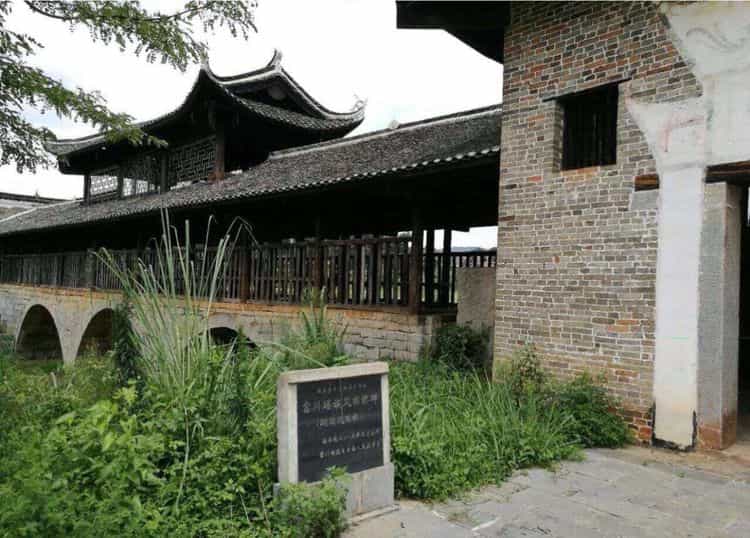

回澜桥坐落在黄沙河之上,据记载在明万历年间就己经建成,由桥,亭和阁楼三部分组成,是典型的亭阁式风雨桥。全长37.5米,宽4.5米,桥基是由青石棚成的拱券桥,有3个拱券,每一个券的跨度大约为6.22米,用矩形的青砖条石巧平,更为平整坚固;在桥基的上部搭建了廊架,共32榀16架,中间有二重檐亭,在中部利用廊架的8根木柱升高为二重檐的四角亭,整体使用抬梁式结构。阁楼呈四方体结构,坐落在端头为重檐歇山顶,顶上有宝葫芦和走兽,阁楼的南北向和东向有口,北侧与廊桥相连,南口上书"翠拨群峰",东口上书"芙蓉锦嶂",并在口上绘制和廊桥类似的彩绘,与实体相呼应,阁内还有彩绘。一二层为砖木结构,三层为纯木结构,在整个阁楼的口窗处均有彩绘。且有木制楼梯上去进行祭祀。

回澜风雨桥

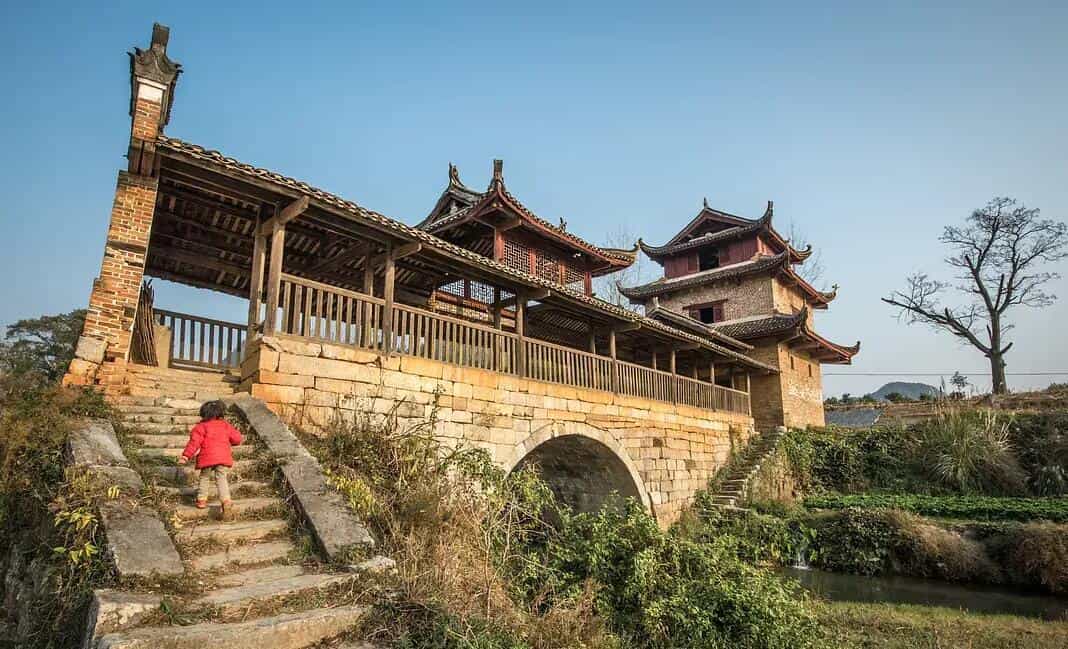

青龙风雨桥位于回满风雨桥下游大约500米处,创建在明代末期,比回滿桥的建造时间要晚,全长为26米,宽4.5米,也是一座由亭,桥和阁组成的亭阁式风雨桥。但青龙风雨桥的桥基是单跨拱桥基,跨度约达到8米,券背上加盖了两层条石压顶,作为桥面。桥面上用28根抬梁柱,形成14榀屋架,也在中部上升形成重檐四角亭,重檐之间有走兽和宝葫芦进行装饰。

青龙风雨桥

(3)亭廊结合型风雨桥

与塔廊结合型风雨桥同理,亭廊架结合型的风雨桥是指在单纯的廊架型的风雨桥之上增加了亭的元素,这种组合方式所对应的风雨桥通常都较为大型。此类风雨桥在平面上每隔一段距离就会放大,并在放大处设置桥亭,营造一个宽且高的空间。桥亭和廊的结构是结合在一起的,桥亭可设置在桥上的任意部位,但通常和桥域呈等距离的对应分布,不仅能够美化桥梁使其不这么单调,也能够起到结构的加固作用。这种风雨桥只有在大型的個族聚居地才可看到,对应的建造技术也要相对复杂一些,是典型的個族风雨桥形式,也是本论文研充的重点。下图将桥亭简化成为方形,表示出与廊进行结合:

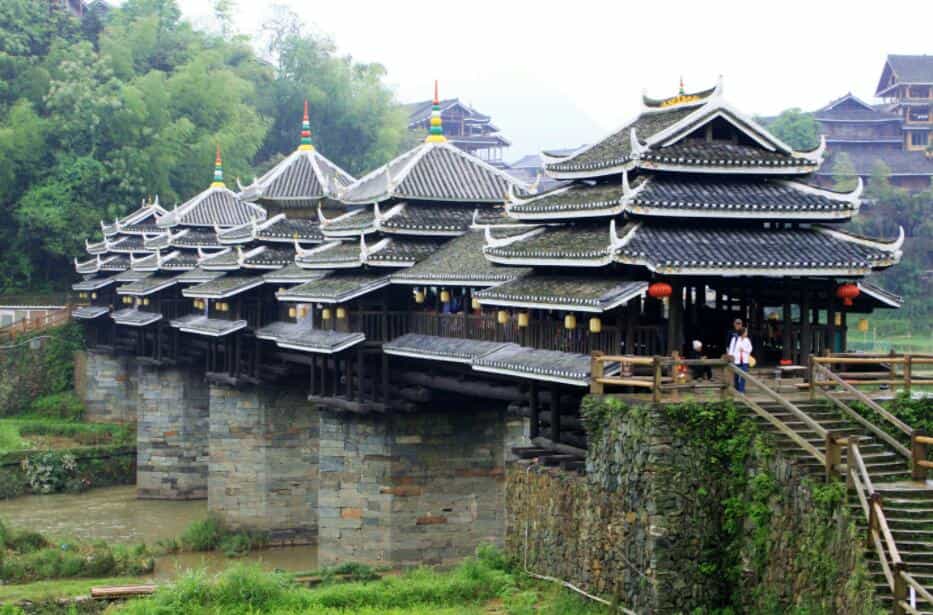

程阳风雨桥是典型的亭廊结合型风雨桥的代表。程阳桥又名永济桥,其庞大的规模,精巧的设计吸引着人们的眼球,是桂北地区规模最大,造型也最为别致优美的一座风雨桥。它坐落在广西柳州市三江县林溪河上,旁边就是程阳八寨。据资料显示,程阳风雨桥始建于1912年,1924年建成,是2台3墩4孔的石墩木结构,整个桥上共架设了5个亭子,依次分别是歇山式四角亭,四角亭,六角亭,四角亭,歇山式四角亭。

程阳风雨桥

据史料记载,程阳桥是1912年,程阳八寨中几十位德高望重的老人组成"首上团",主持修建了程阳桥,发动八个寨子里面的個民捐钱捐木,最终将程阳桥建成。它全长77.76米,宽3.75米。由桥墙和亭两部分组成,是典型的亭廊式风雨桥,桥增采用的是模形的柱壞,能够很好地减轻洪水的冲力,每个桥墙的宽度是2.5米,长为8.2米,桥壞之间的间距为17米,迎水角为68度,每一跨之间间距为14米,有五墩四孔,石墩上架起横向的枕木作为承接主梁的木垫,桥面采用用密布式悬膏梁支承,木梁逐层向上托,可减小桥面单方向的跨度,廊上架设了5座亭子,从中间向两边依次为六角亭,四角亭和四角歇山亭,每一个亭子都形态各异,最正中的六角亭是体量最大的,四角的主柱上各绘制着一条青龙,天花上则呼应着绘制了凤凰的彩画,称之为主亭,两侧的四个侧亭相对而言体量要小一些,只在宝顶安装了宝葫芦或是在檐角处放置了将要飞翔的仙鸟的雕刻层层叠叠的屋檐和廊一起组成了壮观的程阳桥。它根据杠杆原理,用挂云挂撑的形式来支撑桥上的亭子和廊架等木结构构架,远远望去犹如一条巨龙脸立在水面之上。1965年,郭沫若先生见到程阳桥时对此发出了由衷的惊叹,挥笔写下了"程阳桥"三个大字,并写下诗句"艳说林溪风雨桥,桥长廿丈四寻高。重瓴联阁怡神巧,列砥横流入望遥。竹木一身坚胜铁,茶林万载茁新苗。何时得上三江道,学把犁锄事体劳。"
