古建筑大木制作方法

作者: 更新时间:2021/1/30 21:59:11

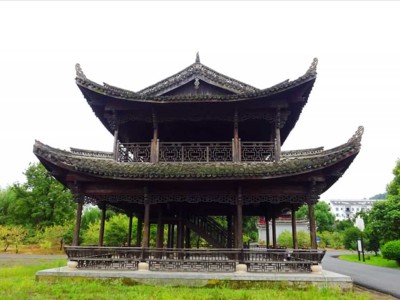

大木结构是我国木框架建筑的主要结构部分,由柱、梁、檩条等组成。也是木结构建筑规模和外观的重要决定因素。中国古代建筑主要由木框架组成,构成了一个灵活的框架。由于木材的特性,框架结构中使用的斗拱和基础有一定的伸缩空间,可以在一定限度内减少地震对该框架的危害。“墙倒屋不塌”形象地表达了这种结构的特点。


1、总则

1.1荒料

    木料去荒在过去多用斧铸子等工具砍掉,甚至在山上开采树木时也不用锯,都是用斧砍倒。一般较大的木活有3寸至4寸荒料时就不开锯了,把它砍下,这样有什么好处呢?可以把木料本身的弊病被震动出来,也可以说木料先受了一次考验,有利于我们对它的检查。另外验料也应用敲打之方法,听它出的声音,因为有的新料内部糟朽外表不易看出。这种毛病的产生,一般是树木开采后未及时运下山来,日久易产生的毛病。一件木料未加工时应比设计尺寸加大,所谓荒料一般圆木柱径:1尺加1寸即D1 /10。方料可少加如1尺加上五分就可以,一般的荒料按它的最小断面尺寸加二分左右就行。


1.2打截料

    任何一件大木必须先打截,也就是先根据下丈杆的长短尺寸,两端留出桦卯余料,然后截齐。这样才能在两端放线,进行砍圆砍方等工序。


1.3划线的标记及刨活

    一件大木的弹线和划线是较多的,以免把线弄错而造成返工或浪费料。木工就在线上作墨记来辨明,根据线的形式来进行工序。

    木工划线标记如下:

    中线一一在中线上“中”字来表示,    升线(侧角)一一在升线上画四个斜道。

    掸线一一划二个斜道。

    截线一一划三个斜道。

    用线一一表示用这条线就在上面划个“x”子。

    不用线一一表示不同这条线就在上面划个圆圈。

    在刨活方面也分几种,一般大木迎头线及其他尺寸线放光,就砍面。再用“二虎头”刨子(C8寸长糙刨)刨光,其次用大刨子(较细)12寸长刨手,最后用“小刨子”净光。因荒料少不砍时,刨活也分这三个程序。木料根据墨线开锯分留线,当线,丢线,前者是锯完后,把墨线留下一半。后者是齐线靠里皮锯,不留墨线。所有的中线以及迎头线等,刨光时不得刨去,应留线以便安装时用。

    大木划线的分工,迎头线、桦卯线、升线,写位置标号由木工长作,这样一个人掌握不致混乱。木工操作成语:

    上盘三锯(有管脚桦也是三锯)

    1盘棺头,2盘凛,3盘柱子不用问

    例如5一 9寸的柱径、梁的尺寸(或小式)成语:    要问此梁厚于宽;五九柱子加一肩(一肩为D1 /10 例如柱径b寸,两侧各加一肩加两个b分共为7. 20寸。


1.4丈杆

    丈杆时大木工序中不可缺少一个尺寸依据,一切大木的尺寸如柱、梁、杨的长短和桦卯的尺寸,都从丈杆过在料上面。丈杆分为总的及分丈尺杆两种,也就是大与小两种。大丈杆尺寸为2寸方木料作成,所有大木的总尺寸都记在上面,小丈杆是1寸见方,每件大木应用一根记单件尺寸,它是根据总丈杆的尺寸过在上面,再依照它的尺寸划于木料上,进行打截料。


1.5抽板及抽板的使用

    1.5.1抽板

    它的作用即“掐退活”相当于墨尺,大木的桦卯凿作都需要根据它的尺寸。抽板时3D长,D3/100厚,D3/10宽的木板。量之前:先在抽板任一大面上写清位置,板两头并注明方向,带字的这面就为正面(上面)所谓“上清下白”这样就分清了上下面不致混乱。掐退活完毕然后再以小丈杆辅助把它过在所要凿的大木之上。它基本是起“量尺”的作用,但比尺简便准确。柱身有柳(收分),银定桦又是上宽下窄内宽外窄的一种桦卯,所以用尺墨非常不便也不易准,所以用“抽板”代替。一个工程用“抽板”的数量较多,可以说一件大木用一个,因为,虽然几个桦卯相同,也是按照一个尺寸凿成的,但成活后不见完全相等,所以几件大木不得利用一个抽板。


    1.5.2抽板的使用

    柱子银定桦卯凿完,凿杨子桦时如何使它们柱杨的桦卯恰恰吻合,此时利用抽板掐退相当用墨尺来量。

    1)先把柱子放在地面或木楞上,根据迎头线摆正,使杨子桦在两侧,把柱用木垫稳不得转动。

    2)这时可以进行掐退,量柱子的两面杨子口即额杨的原头桦卯,把这个桦卯的抽板找好,左手拿直板立着用小面贴紧杨子口上部,右手拿抽板用写“东”字的板头(因额杨两端的桦卯按本间说分东西)平放在柱上,与直板垂直并靠紧。把柱中线点在抽板上面这一边,用同样的方法量杨子口下部,把柱中线点在抽板下面那一边。

    3)把柱翻过来,原来的底面朝上,刚才量的桦己朝东把迎头线摆正,把右手拿的直板立在东面杨子口上并靠紧。把左手中的抽板翻个,底面朝上放在柱上面,顶住直板。同样量杨子口与中线之距,把中线点在抽板的上下面上,两点相对,这时本杨子口前后两面与柱中线距离己量完。

    4)把柱倒个该刚量的杨子口朝上进行量宽,上下桦宽分别点在抽板两小面之上。量法把抽板横放在桦口上小外朝外。

    5)量梁:柱不动用抽板树立放在桦内,找浅处理,点在板大面上。掐退活完后抽板进行检查。看抽板的上下面四点,也就是杨子口至柱中线所点的距离,是否一样。不相对时应将差数分均。所谓“三匀五撒”调均。

    注:“三匀五撒”是工人的俗语,意思就是把两点相差的距离适当调均。

    6)以抽板的各点应过到所要凿的杨子上,应先把丈杆放在额杨之上,额杨是小于丈杆的,所以把丈杆两头比额杨大出的柱中线分匀,也就是使丈杆开间的中对齐额杨的中。然后用抽板一端对齐丈杆的柱中线,抽板的另一端划一横线于额杨上,作为划线时所用的中线。此时可撤去丈杆,再以弯尺把此线过到另三面上。以这条中线为准用抽板画桦卯的上下端尺寸。

    7)额杨除与柱相交的银定桦外,额杨本身还有回肩、抱肩作法。抱肩的作法不多,多用在考究宫殿内。回肩作法较多。另外额杨做倒楞,即四楞作圆。


1.6柱子平面及位置标号

    柱子平面分柱头、柱脚。因为柱子有升(侧角),所以柱头平面小于柱脚平面。柱顶石的平面中线应加出侧角,所以设计的柱平面为柱头平面。

    柱子位置标号分:

    开关号排关号。前者是从明间分起,两端的柱为角柱,后者是由一端数起,但两端的柱子不为角柱,算山墙的两端柱子面阔或进深数较多,用“排关号”方便。


2、柱

2.1圆柱

    2.1.1檐柱(小檐柱)

    把料选好,根据小丈杆柱高的尺寸加上柱头柱角桦长并适当留出荒料进行“打截料”。所谓“打截料”即两端锯斧尽量平整以便划线。其划线次序及作法如下:

    1)放迎头十字线一一先把柱两端的侧面用木块垫好,以免滚动,也使柱离地易于工作。放迎头十字线从人数分有两种:一个人作,先在一端把柱径分出中点,用线坠或用墨斗吊线都可,以此点划出垂直中线,在以弯尺划出横线两线相交于十字垂直线。其另一端同上作法划出。如二个人做,在柱两端各拿平尺一根,在两端也先点好中线,把平尺直立二个人互相吊线,二人称看“皮楞”,两个尺边互相重合后,以直尺下端划出垂直中线与柱两端。再用弯尺划出两端横线相交为十字线。

    2)放八卦线一一四六分之,俗语“四六分八卦”如1尺径圆木,根据十字线往上、下和左右各分五寸,在五寸的位置上以十字线为准两边各分2寸并且还要加工2寸的1一  0. 8%不到。也就是工人称得“小加一”否则分不均。把各点连成八角为八卦线,进行砍面。逢划迎头线不得加荒。

    3)砍八卦楞一一根据两端的八卦线先砍出一面,刨光后马上把两条楞线弹上,再进行另一面砍刨,同样即时把j又面砍刨光平地.」各习,八壬叨牛干兀找月为/`J/\1万1{土J。

    4)分十六瓣线,在柱两端迎头线处也即时弹上楞线每面分四等份,把每个角两份连线,成为十六瓣线。顺十六办砍平刨光找圆,刨活程序总则己说明。

    5)柳(收分)尺高至一丈处径减一寸8寸。此时应把柱收分所谓“柳”作出,就是柱上小下大规定。柱脚D1超过一丈按延长线说。,如柱高三丈柱脚径1尺,到柱头直径应为

    6)中线及“升”一一根据迎头十字线弹上柱中线,并在柱面里向标上位置及名称。按方面弹上侧角线即“升”线。规定柱高一丈,侧角1寸即1 / 100,弹时柱头对准中线,柱角安所算好的尺寸向里返弹之。安装时就以此线(升线)为准。

    7)角檐柱“升线”一一角柱按前檐来说它应向里倒(向后檐),按山面来讲它也应往里倒(向相对山面)所以它两方面都有侧角,所以柱的四面必须都有侧角线。弹法同檐柱。

    8)桦卯划线一一柱本身的桦卯都按柱中线来划,不得按升线,因额杨等也随柱侧角往里倒。所以桦卯都照小丈杆尺寸。管角桦、馒头桦根据丈杆尺寸点好柱脖柱根,左手拿弯尺一面对齐升线,另一面对齐柱根或柱脖的墨记,中指并垫着尺尾端,使尺翘起一点,右手用竹对齐尺边由上往下画,画到下面再往上一带即可。再把尺倒过个,画另一半。最后把柱翻倒过来再画,交圈为止。柱脚必须开出撬口四处,以备把柱立起时,用撬棍拨正之用。一般柱头直接放梁或座斗时,柱头应作馒头桦,如上横一层平板杨时可不作,改用大斗与平板杨用梢相交。

    9)桦卯规格一一柱的馒头桦及管角桦尺寸为D3/10见方,长D3/10。柱的额杨桦不带袖肩的是:高按杨高,宽D3/10(银定桦大面)深D1/4。带袖肩的是:高同杨高宽D3/10,深D1/4尺寸相同,不过它包括一个“袖肩”(方檐)深D1/8。注:所说的柱径全按桦卯的位置柱径算。

    穿插桦是大进小出作法,柱子凿桦,前半径桦高,按高、宽D1/3。后半径是;宽不变,高减去杨的1/2,并露出柱外D1/2长。穿插杨头有作直头或三岔头。



    2.1.2金柱(老檐柱)

    作法基本同檐柱,不同点无升(侧脚)。桦卯根据结构可能比檐柱多,但作法相同,如杨子,大进小出,银定桦等。柱本身作法:

    1)根据丈杆打截料

    2)划迎头十字线

    3)放八卦线

    4)砍八卦楞

    5)分十六瓣线

    6)砍刨完平,找柳(收分)

    7)弹中线

    8)写位置标号

    9)划桦卯线

    10)凿桦眼

    柳可小于D1 /10,可根据情况看小头的径确定。


    2.1.3内金柱(重檐柱)

    柱本身作法程序同金柱。开单步双步梁桦卯按大进小出作法,有时遇到两根梁杨向相平行交于柱上,不能作出头桦时,只有二个梁尾都交于柱中,作相掌桦时,应把柱作通卯。


    2.1.4山柱

    作法同檐柱。有升(侧脚)有柳(收分),桦卯有些与其它柱不同。如下:

    1)脊凛放在柱头之上,柱头作出凛半径析碗,中部凸出长方形桦卯,方向与凛垂直,并与凛相交。工人称为“小鼻子”。桦高与宽是一径,长小于凛径,柱上凿凹槽与柱头之桦卯相吻合。

    2)山柱这种结构多是前后两根梁交于柱上。作法有:两梁尾相交成拍掌桦。另一是齐头在柱中齐面相顶,这种情形都开通卯。

    3)每层梁下有替木是整料穿过柱中,上托梁杨,尺寸规定通长3D。宽窄各一径见方。在柱上应照此尺寸在梁卯之下开出。


    2.1.5童柱

    无升(侧脚)有柳(收分),但小于1 /1 OD,它在扒梁或抹角梁以及承重梁之上,也称“灯笼柱”。其特点柱脚不着地,用梁承托。柱脚下可放平盘斗或直接在梁上。柱本身作法同前,桦卯有点区别如下:管脚桦作双凸桦卯,插在梁上。尺寸长3/ 1 OD宽1. 5/1 OD高3/10D,两桦的距离一斗口或一椽径。



2.2方柱

    2.2.1擎檐柱(梅花柱)

    多用在外檐,四角或团圈,承重外檐或角梁之上。它的断面尺寸不得大于角梁断面。其作法:

    1)根据丈杆先打截料,管脚桦留出荒料,柱头不作桦。

    2)放迎头十字线再用弯尺找方。

    3)按迎头线砍平并在面上根据迎头宽窄线放出四楞线,进行刨平。刨面的次序是相对着刨,即上下左右刨子。擎檐柱又带梅花线的,梅花线作法如下:

    4)梅花线占一面宽的5/100,如8寸柱径梅花线一边进4分。

    5)柱头顶柱角梁,它的斜度由角梁小样斜度作依据,一般小样放1 /10比例。一般较方整的料可以不放十字线,直接划出宽窄线即可。升(侧脚)每一丈高侧1 /10柱径。

    “柳”(收分)按1 / 100取柳一丈高收一寸。如有梁杨交于柱中,它的桦柳以及管脚桦的凿作同其它柱作法。


3、梁

    3.1七架梁(小式作法)

    1)用丈杆在梁上点好总尺寸,适当加出荒料,进行打截,把两端锯齐;

    2)用吊线方法,在梁两端划出迎头立线(即垂直线);

    3)梁的底皮与两侧照尺寸弹出外皮线,即梁的宽和底皮宽窄线;

    4)由底皮向上一凛经弹一水平线,即“平水”一一凛底皮;

    5)以平水再往上半凛径弹一水平线,即“头线”与凛中齐,也就是梁头的上皮,即得梁头高为1. 5凛径;

    6)从抬头线往上加梁头高的1 /10划一横线为“熊背线”,即七架梁的实高;

    7)把梁翻个,底面朝上,根据两端底皮线把两侧面弹上直线,齐线砍刨光平;

    8)根据两端立线,弹出底面中线,以丈杆划出两端的凛中线和梁本身横向中线;

    9)根据凛中与梁底皮中线相交的十字线,划出“海眼”即愈柱头相交的馒头桦,3/ 1 OD杨,剔完后,把两边作出倒楞面的1 /10;

    10)把梁放倒,侧面朝上,也是根据两端的边线在两侧弹出直线,齐线砍刨光平,作出倒楞面的1 /10,另一侧面同样,唯梁的上背不砍不刨;

    11)把凛中线和梁本身横向中线,都过画到四周(用拐尺);

    12)把梁弄正,各面归好,把两端的迎头平水、抬头、熊背线,都过画到两侧划出直线;

    13)从两端抬头向齐线往里砍刨光平至凛立皮上倒圆楞;

    14)析碗样板式木板或胶合板作成的,是凛圆的1 /4,沿着一边延长,并头出两岔;

    15)以样板在两侧一面对齐凛中。上边对其抬头线划弧,再翻过来同样划成半径形;

    16)在梁上面把两侧的凛径过到上面,再以梁外皮向里进梁宽的1 /4作鼻子,俗称“大鼻子”。再在梁的两侧锯出垫板卯口,深为1寸(营造尺)宽同垫板厚。

    17)用丈杆在梁上面出瓜柱眼,就是瓜柱的管脚桦槽。长按瓜柱径,宽按瓜柱的1. 5/ 10 0凿完,最后盘头就是把两端荒料锯掉,落为实长。但把迎头线从新划好留线,备安装时用。

    18)最后根据熊背线把两凛之中的熊背线作齐抹角,靠凛之处也作成抹圆作出熊背,有时熊背荒料不够时就不动了;

    19)作完后,标写凛和梁的名称和部位。



    3.2五架梁(作法同七架梁)

    1)用丈杆加荒料打截料,两端锯齐,划迎头立线;

    2)在迎头按尺寸划出梁的宽和底皮线一一宽窄线;

    3)由底皮线向上一凛径,弹一水平线就是“平水”

    4)由平水往上量半凛径,弹一平水线就是“抬头线”(也是凛中线);

    5)由抬头线往上加梁头高的1 /10划熊背线,就是梁的实在高度;

    6)侧面弹线砍刨,划中线凿“海眼”作倒楞,过咸,梁头析碗处砍平,作大鼻子和垫板口,剔瓜柱眼。梁的上背做瓜柱脚眼,底面作瓜柱馒头眼;

    7)盘头:盘头后迎头线还得过在两头上。


     3.3三架梁

    三架梁做法基本上和五、七架梁一样。只是抬头线的位置落低一点,尺寸不变,这样可使梁头较小,不致与椽子相碰。


     3.4双步梁

    用丈杆打截料,一端划迎头立线,放断面尺寸线,凿海眼,过中线等工序同其它梁头作法。但熊背线与析碗的尺寸,却比五、七架梁较小,看具体情况,临时规定。另一端作插桦,插入柱中桦宽为梁宽的3/10,高同梁,深1/4柱径。    排山的双步梁头应作小鼻子,一边作析碗,一边不作析碗,因排山那面无凛的缘故。


     3.5单步梁

    单步梁同双步梁作法。下作海眼,上作析碗,梁后尾作插桦。


    3.6月梁(卷棚式建筑用)

    以丈杆两边适当留荒,进行打截料,用吊线方法划出迎头立线,也就是中线。在两端迎头放好宽窄线,由梁底皮线往上返一凛径得“平水线”。根据平水再往上量半凛径,划出抬头线,也就是梁头上皮(两凛之中的熊背线可有可无,根据材料的情况而定),如做熊背也按梁头高的1 /100.

    根据迎头的两边和底皮线,过到大面上去,进行砍刨,取出大小来,把两侧面的各线再过好,按面宽1 /10的倒楞线也弹好。把梁翻个,底面朝上,根据两端立线在面上弹出中线,再以丈杆划出海眼,把海眼中线等都过到梁的四周。分为透眼和半透眼两种。海眼划完不马上进行剔凿,可以标出桦卯作法的记号,划斜道者为透眼,划斜道者为半透眼,眼的宽、窄、深按柱径的3/10,用子样板根据海眼中线(也是凛中)划出析碗。划法是用子样板上面对齐抬头线,另一面对齐凛中线划圆,再划垫板卯口。所有桦卯线划齐,返过来开始凿海眼,二人一班分头去凿。剔凿析碗留鼻子及垫板口,口宽、深同垫板厚,砍出熊背,最后盘头,随时用斧拍楞,再根据两侧把锯掉的迎头线从新划好,作析碗是须把梁头至凛里皮的抬头线以上荒料砍去,才能作析碗,砍是先用锯顺凛里皮往下锯至抬头线,用铸子从梁头往里砍;    月梁上托双凛梁长为四个凛径。凛上承托罗锅椽。椽子的两头搭载两个凛子的外盘线上,罗锅椽的弧度是由凛上皮往上拱起一个椽径,梁下用瓜柱或荷叶墩支撑。


    3.7抱头梁

    用丈杆打截料,放迎头立线、平水线、抬头线及宽窄线后,齐线砍刨光平。翻过来把中线引过来,点出海眼、析碗、垫板口。梁的后尾插入柱内。作法是:大进小出,掐退活用抽板大进小出同穿插杨作法,析碗桦卯同梁的作法。抱头梁后尾插到柱子部位,应加铁活。


    3.8太平梁

    作法:太平梁是用于无梁殿顶梁架,和三架梁的作法相同。另外,四方亭子的梁架也用太平梁,也是用丈杆加荒料打截料,迎头放十字线、平水线、抬头线和宽窄线。在抬头线上加梁头高的1 /10,画熊背线,析碗作通的,不留鼻子。底皮因不放在柱上所以不作海眼。

太平梁两头放在扒梁上,上有雷公主,用在四方亭子上边,也托雷公柱。(操作程序同三架梁)。

    梁上有柱作法是柱的三面中线与梁的三面中线对直,然后再作桦卯。


    3.9帽儿梁

    用丈杆打截料。放十字下,在线上找出大小,砍刨,找一面直,安好后,加铁活拉住。


    3.10承重梁

    按丈杆留荒料打截料,两头放十字线、宽窄高低线,砍刨光平后,划两头桦及楞木口子,桦肩用掐退法,楞木口深按梁宽的1 /4开口,宽窄同楞木,梁的下皮做倒楞。楞木也有和梁相平或高出梁的。

    梁的桦宽按3/10,高同梁高,有挂檐的桦穿出柱外,穿出柱外的长度按“二出”,再用两块开桦,余料帮在两侧。把穿出柱外的桦做成假梁头,然后再在桦的头上部做成双檐,上安檐边木及挂檐板。如后檐为封护檐,承重梁后尾插在柱内半桦或透桦。作法是大进小出,高同梁、宽3/10,应加铁活拉住。

    在大木做法中,谈到桦宽按柱径多少时,都是按柱插孙部位的柱径来定。


    3.11扒梁(又名顺扒梁)

    做法用丈杆打截料,迎头放立线、宽窄线,不作熊背。在前端下皮返半个凛径放抬头线,齐线砍刨光平。凛径皮上下各锯1 /4凛径,称“刻半”宽同梁宽,梁的刻桦尺寸与凛相交的卯尺寸一样。梁出头的底皮与凛子上皮平,出头长度与凛外皮齐。出头部分因椽子的关系,所以把钉椽处挖椽槽,高出椽子上皮突出的部分砍去,梁有倒楞,上部有瓜柱眼,后端放在七架梁或五架梁上,扒梁底皮的高按凛找平尺寸不定。


    3.12抹角梁

    抹角梁与凛成45。角,两端都放在凛上。做法是用丈杆打截料,迎头放立线、抬头线、宽窄线,齐线砍刨光平。两端刻桦不是顺着45 0,而是刻正桦。刻桦是由凛的中线用拐尺  (弯尺)划线到凛子黑皮与梁的里皮相交的地方,另一端也是由凛中线与梁外皮相交的地方。用拐尺划的线,然后按线刻桦,凛子刻卯。


    3.13采步金

    采步金与五架梁或七架梁平行,它的高宽也与五架梁或七架梁一样。做法是用丈杆打截料,放迎头线、宽窄线,及上下线。梁中部按线作好后,两头再按凛子放线,吊凛子中线,作成凛子头形(凛子上皮就是梁的平水线),然后再用丈杆排出椽窝,椽子下皮就是平水线的上皮,砍刨光平后作倒楞。采步金与凛子相交处作刻半搭角桦。


    3.14踏脚木

    踏脚木做法,按丈杆打截料放出中线,可不放其他线。按丈杆点出于凛子相交的分位,凛子由踏脚木穿出的地方,上面留出一椽径,下面尺寸不定,踏脚木下皮按五举砍出斜度。踏脚木两端与角梁相交。

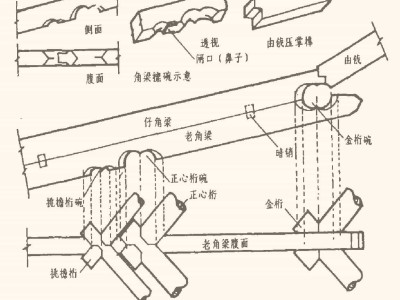

    3.15老角梁

    老角梁的做法,按丈杆打截料,放迎头线,取出大小宽窄,“小式”宽两椽径高三椽径。

“大式”按斗口计算宽三个斗口,高四个半斗口。角梁按檐椽正身长度用方五斜七法定长,再加“”(:老角梁,“小式”加两椽径,仔角梁加一椽径;大式老角梁加两个斗口,仔

角梁加一个斗口,或老角梁加三椽径,或三个斗口。仔角梁不加)。用丈杆在檐步和金步凛搭角处点出老中,里由中,外由中。金步在角梁上皮,檐步在角梁下皮开析碗在里外有中线找出凛子的大小,里外由中也就是凛子的中线,在中线按凛子3/10加斜,找出里外其金盘线。然后把所有的线用五举的尺寸从角梁下皮过到两侧。檐步在侧面的外有中用斜析碗样板的半径往外,把斜析碗直边在下的外角交在角梁下皮,从斜析碗与角梁下皮往上返半个凛径,即在斜析碗上皮与外由中相交点,用拐尺划一与外由中垂直横线,按样板划出斜析碗槽线,然后再在垂直横线从老中往里用样板划斜析碗槽线,在里由中线与垂直横线相交点下面,用斜析碗样板往外划斜析碗槽线,再从里由中线与垂直横线相交点下划斜析碗槽线。图两面同样划法,金步金析在角梁上皮,斜析碗作法是:先在角梁下皮把金老中,里由中,外由中,及凛子大小都找出来,然后再由下皮把所有的线过在侧。其做法与檐步不同的是斜析碗的下皮至角梁的下皮,在里由中的位置上,往上返一个径,是斜析碗的下皮,在里由中的斜析碗的下皮上用拐尺顺着里由中线划垂直横线,在垂直横线用斜析碗样板在里由中往上外划斜析碗,在由里由中用斜析碗样板往上往里划斜析碗,外由中划斜析碗同里由中斜析碗划法。

    老角梁后尾是三岔头,长按加斜半凛径。


    3.16仔角梁

    仔角梁高宽同老角梁,也是按正身方五斜七加斜加。仔角梁的起翘由老角梁往外翘平。

翘平的高度由老角梁上皮往外至大连檐下皮,一般为四个椽径。按丈杆打截料,前边留套兽桦,迎头放立线,找大小,三面砍刨光平后的角梁与老角梁叠在一起。从老角梁金步的斜析碗的各线往上过到仔角梁侧面。然后按线用样板作斜析碗与老角梁金步的斜析碗合为一个整的斜析碗,以上是“扣金”做法。

    庆殿的仔角梁后尾与由俄相接处作刻半桦,桦的长度由老中到里由中的金盘向刻半桦,按仔角梁高的1/20。

    仔角梁头的高位三个椽径,分三等分。上边的一等分留出连檐位置,下两份在两份的中线分位作套兽桦,仔角梁往外加两个椽径就是套兽桦的长度。桦的高度是一径,外加鼻子,鼻子高度为半椽径。

    仔角梁与老角梁的椽槽部位和划法,一点是在金步里由中的外金盘线与析碗上部相交之点。另一店由老角梁头上皮往下返一个径,两点连接弹一线就是椽槽下皮。

    角梁斜析碗内闸口做法,在金析正心析斜析碗内作闸口。闸口的宽式角梁宽的1/20。


4、杭

    4.1额杭

    此料用在柱间,起拉扯檐柱及承托斗棋之用。作法先以丈杆规定额杨的长度,两端并留出桦卯和荒料,然后进行截料。次于两端找中,划出立线。根据立线找出额杨的断面尺寸,并划好四边线。第三步砍刨光平,根据直线把上下面弹上中线。两端的桦卯也好使银锭桦,用掐退的方法过在额杨上,进行凿桦。最后作倒楞,按每面的宽度1 /10,但楞不得大于平板杨。

    搭角额杨与正身额杨的不同点只是搭角处有霸王拳。另外必须用两个抽板,外端用一个,另一端正身用一个,其余同正身额杨,也按丈杆尺寸。但比柱中到柱中开间长一柱径,一头留银锭桦,一端让出霸王拳,与柱相交时直桦交角搭交。

    霸王拳做法:厚同平板杨,上留一斗口,下平处一斗口,作斜线相交,在斜线之上再分六等分。


    4.2小额杭

    位置在大额杨之下,两端亦交于柱上。作法与大额杨相同:以丈杆尺寸打截料,在两端找中,划出立线,根据立线找出断面尺寸,划四边线,最后砍刨光平,弹好上下面中线。两端与柱交的桦卯亦是银锭桦,用掐退方法过在额杨上,凿桦。倒楞,使杨宽的1 /10,桦卯按杨宽的3/ 10开桦。

    搭角小额杭,只是转角处与正身不同,其余做法不变。前后檐搭角与柱交桦是直桦搭交,但外部出头同穿插杨做法。桦高同杨,插到柱中,上部减一半,出头为杨高的1 /2,伸出1 /2D。山面小额杨相交也同样做法,不过是下部减1 /2 0


    4.3由额垫板

    同样以丈杆打截料,砍刨光平不用抽板掐退厚一个斗口,因桦宽同板厚,垫板插进去即可。所以垫板工序简便,桦插进柱身一斗口。高两个斗口,长随面宽。

    以丈杆打截料,两端划出立线,分出断面尺寸,然后弹出四面边线,砍刨光平,根据立线划出上下面中线,不作倒楞,杨两端作出银锭桦,与其它平板杨相接,桦卯尺寸是杨宽的1/2。


    4.4搭角

    搭角处长出一柱径与大额杨霸王拳头齐,角作搭角银锭扣于山面相交。

    每间作两个梢子连在额杨上。


    4.5承椽杭

    略大于额杨,高厚各加一斗口,除作直桦外,其余同额杨作法,桦宽3/ 1 OD,进深1 /4D,也作倒楞,按面宽的1 /10。两端插入中柱,安装角柱时,须把正面及山面承椽杨两端吊起,再把柱子对准桦卯插进。椽碗先把椽中到中的距离点在丈杆之上,以丈杆点在承椽杨面上,划出十字线,用铁叉子划圆,深半个椽径,凿石往上斜,因椽有坡度,上高下低。


    4.6随梁杭

    以丈杆打截料,弹立线分四边线,砍刨光平,凿桦。桦卯作银锭,也用抽板掐退,划上下中线。“大式”四斗口,高宽不定。桦宽是杨面3/10,高同杨,深1 /4D,不作倒楞。下边两楞随意。大式者,前后两端出头作翘或昂。或一端出头,一端插在柱内。出头部分作法同斗棋(按斗棋样板),随梁上即挑尖梁或七、五架梁梁头。如五踩斗棋,随梁出二跳,上面是梁头。两个梁上下皮相交,不作任何梢桦,在出头处作出拔腮,最后作出昂翘。“拔腮”是由正心凛以外算起,“小式”就是两头作银锭桦交在柱内。


    4.7穿插杭

    以丈杆打截料,划立线分四边线,砍刨光平,前后桦卯“大进小出”,后尾或作半桦不出头,插到柱中止。作出倒楞,桦卯用抽板掐退(桦长为一个柱径,从柱中算起,半桦就插到柱中为止,厚为3/1OD柱径)。


    4.8斜穿插杭

    作法同穿插杨,只有桦作半桦,前后不出头。或者后尾作出假桦(不能作出实桦,因两侧己有桦卯以免柱受影响)。



    4.9模杭

    高同凛,宽减高的2/10。先以丈杆打截料,弹立线,划四边县,砍刨光平,凿银锭桦。

    桦宽按瓜柱的3/10D,深1 /4D。凿桦时用抽板掐退,作四边楞线,最后弹上、下、中线。


    4.10天花杭

    是承托天花支条的,杨两端也是交于柱中。其作法以丈杆长度打截料,弹迎头立线,找出四边线,砍刨光平,作楞,凿直桦。桦高同杨高,3/10杨宽,深约杨子3/10宽,一端按此尺寸作出,另一端应作“倒脱鞋”桦。因为柱己立好,后安天花杨,两端插在柱中,死法来按,只得把一端作出双桦。柱所凿之桦应规定深一倍,深约为杨子的b/ 10宽,把天花杨这个桦全插进去,把另一端抬起至柱子桦口插进,另一端己拔出一半,中间必有空,在用木块填牢。


    4.11燕尾杭

    用于悬山两山凛下,长安凛出长度,宽厚同垫板。结联山柱一端作桦,往外按垫板宽见方,余长的宽是垫板宽1 /2,抹角作成靴头形状。交山柱一端都是现裁的桦,交缝板一端作凛杨窝。


    4.12贴梁(天花贴梁)

    有的用有的不用,有的交圈与天花梁相贴。还有在下边,装做吊上去的。贴梁与天花杨以暗梢连挂,梢的长普通应比贴梁长一寸要看情形应用。


    4.13支条

    有通长支条和单支条。支条的大小同斗口料见方,两边踩口,深谙支条的1 /2,宽5分一b分,下边井口裁双线,5分一b分。单支条两头作桦,长5分,厚按支条厚的1 /30.


    4.14天花板

    按井口大小,以厚一寸板拼接,或同垫棋厚一面(底面)刨光,对穿两带,作银锭桦,桦深3分。


5、檀

    5.1檀子(析条)

    用丈杆打截料,两头放十字线、八卦线,按八卦砍刨光平,再找出3/10的凛子上下金盘县,分十六瓣找圆,做法同圆柱。唯上下金盘线内是平面,不找圆,一头开银锭桦,一头开银锭卯。安装时,北房银锭桦在东,银锭桦的长度是凛子的3/100。


    5.2搭角檀

    做法只是搭角凛出桦卯是扣桦十字搭交,按凛径四等分,桦留两份刻半,其余部分同一般凛。搭角凛是山压檐,凛出头一般为一个凛径。


    5.3扶脊木

    大小同凛径,用丈杆打截料,迎头放十字线,按凛径3/10找出金盘线。在两面的金盘线外端,用拐尺与十字线的横线外端,对角上下划斜料成六方形,或上边做半圆形,按线砍刨光平。扶脊木两侧面凿椽窝,深半椽径。上边凿脊眼,眼暗金盘线见方,扶脊木与凛用暗梢相连,梢眼一般为4分一5分(营造尺)。


6、板

    6.1檀垫板

    用丈杆打截料,取宽窄砍刨光平。垫板高同凛其厚度,大式的一个斗口,小式的同望板  (椽子的2/ 10,做好后标写位置。


    6.2山花板

    用丈杆打截料,砍刨光平,厚同椽径。按山花大小,计算所用块数及长、短、宽、窄。山花板上边交在椽上,下边交在踏脚木上。小式的山花板,不作雕刻,大式的山花板雕刻金钱风带。


    6.3博风板

    分木制和在木板上挂琉璃的两种做法,唯不用丈杆打截料。做时,先放大样起样板,厚同椽径,高为七个椽径,长随步架,坡度随举架,用拐尺拐方。木博风板接头上边不用桦,在两块博风板相交的地方,在垂直线与博风板下边相距一板厚,划一垂直横线做抱肩桦,木制博风板在接头部位,也就是凛子头部位置,钉七星钉。悬山顶的下边做成博风头,形状同霸王拳,只是博风板头按七等分,上边回肩一份,其余同霸王拳。博风板里面接头处,凛头部位做凛窝,深为板厚的1 /3,凛槽用子样板划。


    6.4滴珠板

    高度一般在斗棋第一跳的上皮,厚为一椽径或为斗棋料厚。块数以面宽及所雕刻的花纹来分,或按斗棋中距来分块数。滴珠板有横放及竖放两种做法,一般雕刻如意头。另外有挂琉璃和砖的,挂琉璃的在背面用“梢子”钉在檐边木上,梢子做银锭形,挂檐砖的背面凿眼挂牢。


7、瓜柱

    瓜柱以丈杆加一桦长,打截料,划迎头十字线,按断面尺寸弹出宽窄线。头和侧面都弹齐后,进行齐线,砍刨光平后,四面弹好中线。

    将瓜柱立在梁背的瓜柱眼上,依次所弹的瓜柱眼线点在瓜柱上。再用划子找瓜柱与梁相交的平面(找法以划析碗的子样板)。子头靠在梁的上皮,另一尖靠在瓜柱上划一周圈,

这样梁的面高、低于瓜柱的下端截线相同,安装后吻合。

    下端截线划完后,根据截线把瓜柱底皮锯齐,同时作出凸出的“管脚桦”,宽是柱径的1. 5/10,长同瓜柱径,身3/1 OD。

    以丈杆由平水线向上返出应有的高度,并作出“馒头桦”,桦的尺寸为柱径的3/10见方。

    作柱脚、柱头时,把瓜柱放在梁头析碗上,用压压住,用绳镖住,进行锯桦。

    剔杨子口1 /4D,银锭桦宽3/10柱径。所有各线不刨,安装时备用。桦卯用瓜柱丈杆,抽板掐退,法同柱杨。



    7.1脊瓜柱

    作法基本同瓜柱管脚桦,也有做双桦的,多用在装有角背时寸规格同柱。瓜柱头作析碗,半径上边用析碗样板,下边用子,角背时用单桦。桦卯尺正身不作鼻子,山面作鼻

子,同山柱做法。垫板杨子桦做法同前,杨子桦是银锭桦,用抽板掐退活。


    7.2交金瓜柱

    放在扒梁或抹角梁上,做法同一般瓜柱,只是部位不同。


    7.3雷公柱

    庆殿放在太平梁上。方、圆亭子也放在太平梁上,或悬空。上边月由俄相交用半桦,安由俄3/10做桦。另外的雷公柱下端有做垂莲头的,在莲头四周加莲子等雕刻。亭子雷公柱穿出瓦顶,按亭子高1 /10。穿出瓦顶,柱头上边安宝顶。雷公柱在瓦顶以下长度,约为两个柱径。


    7.4交金墩

    部位在金步。高低按举架,厚薄同瓜柱,长一般为柱径三倍。


    7.5角背

    长为三个柱径,最长不能超过梁的刻出1/4的口。瓜柱的桦穿过角背1 /2,高为一凛径。厚薄按凛子3/10,上边承托脊瓜插入三架梁上。


8、斗拱

8.1平身科大科

    平身科大斗宽3个斗口,深3. 2斗口,高2个斗口。在高的两个斗口内分成5等分;耳2等分,腰1等分,底2等分。斗底按1等份倒拐,上边按斗耳高锯出十字口,口内按耳的

1 /2高宽留鼻子。

    按大斗高宽加荒开板料在宽面上弹一中线,按中线留出1个斗口及垫棋板的厚划线线就是斗耳的宽,料的侧面上按高分均5等分,按2等分划一横所余的两等分是斗底,侧面的线过到迎头去。

    按斗的大小在四周划出截线及每个斗的师资开口线,按1个斗口宽划好后过在两侧,在每个斗的底面中线上,按斗的3/10见方画上“眼”,再按斗的宽减去两等分,划出斗底的宽窄线。

    在宽面按中间的十字线内,用饱子打槽,槽深两等分,都按底线倒楞,每个斗的十字口,按线锯出口,再用凿子剔槽(当中留出鼻子),再将料翻倒过来锯锯下两面的倒楞,截面倒楞后,再按截线锯成单个斗子,按斗口的0. 2划出垫拱板口线,按线剔槽。

    以上是在每块料上做出好几个斗子来,这样比较省工料。旧做法是先把料截出单个斗子,再一个来做,很不经济,且尺寸规格上也不易一致。上面的文字材料,是按新的操作方法所写的。

    槽升子:面宽1. 4斗口,进深1. 6斗口,高1个斗口,高1个斗口,耳,腰‘底的比例为2:1:2。槽升子的作法是:一面开垫拱板口,一面按一个斗口做“袖”,与平身科大斗相同。

    三才升:面宽1. 3斗口,进深1. 4斗口,高1个斗口,两边按0. 2斗口厚作耳。“耳’、“腰’、“底”的比例与槽升子同。

    十八斗:面宽1. 8斗口,进深1. 4斗口,高1斗口,里面代“袖’。在面宽方向开口,进深方向不开口。


8.2五踩单翘单昂斗拱(平身科)

    8.2.1翘的做法

    翘与正心瓜拱十字相交,它的做法是:先按7个斗口长,2个斗口高做出样板,在样板上划出三个垂直中线和底的中线,然后在垂直当中的中线上往外一个斗口,往下0. 4斗口处划一垂直线;在垂直线下端,往里0. 2斗口,往下0. 2斗口地方划一个弧线;在弧线下端,往外至斗底下0. 2斗口,划一条水平线,就是拱眼。两侧前后一样划法。在翘的当中垂直中线的下边,往上一个斗口,划一个1. 2斗口宽的水平线,在这条水平线的两端,各往下0. 6斗口,往外0. 4斗口的地方往下划线就是“袖”,和十字相交的刻半,上面作“袖”。

    翘的办,是将样板两端,斗底往下0. 4斗口的地方至下端的这段长度分成4等分,在前端下边,往里1个斗口内分为4等分,将上边一等分与下边一等分,对角划线,上边2

等分与下边2等分对角划线,以下类推,连接各交点就得出拱办线来。翘的备料可按板长、高和足材的宽备料:将料四面砍饱光平,把样板上的线过在料上,就可按线截造出翘来。

    正心瓜棋

    按样板尺寸备料,将料4面砍饱光平,把样板上的线过在料上,按线锯出正心瓜拱。

    里外拽瓜棋

    里外拽瓜拱的长同正心瓜拱,高为单材((1.4斗口),宽1个斗口,拱办4个,样板划法及做法同正心瓜拱。

    正心万棋

    正心万拱的尺寸是:长9个斗口,高2个斗口,宽加0. 2垫拱板的厚,足材。做法同瓜拱,券办为3个办。

    里外拽万拱

    长同正心万拱,高为1. 4斗口,宽1个斗口。拱办及样板划线做法周正心万拱。

    厢棋

    厢拱的做法是:先接厢拱的7个斗口长,1. 4斗口高,做出样板来。拱眼的划线方法是,一端从中线往外0. 7斗口,一端从斗底往里在拱的上皮往下划一横线,高0. 2斗口就得出拱眼。拱的券办是五个至下端,分为五等分划线方法是在样板的两端上往下0"4出口为上留,由0. 4斗口以下然后再由样板两端下边,往里一个斗口,在这一个斗口内分,上边一等分与下边一等分之间两点斜向划线:上边二等分与下边两等分之间划线,其余类推,这样就划出拱办。

    做厢拱要按样板长高,宽按1个斗口备料。四面砍跑光平,把样板上的线都划在料上,按线锯造出厢拱。


    8.2.2昂的做法

    昂长按15个斗口,再加昂咀中线以外部分为长。昂的高伸出外拽瓜拱以外的部分,高为3个斗口,外拽瓜拱以内部分为2个斗口,厚1个斗口。照以上尺寸打截板料,砍跑平

整,然后老板料上接拽架点击中线。

    样板用板按以上尺寸和按拽架先划出中线。划线先从昂的后尾菊花头开始,菊花头的划线是在样板最末端的上边往下0. 8斗口为一点;下边由第五个中线往外1. 5斗口为一点,

上下两点用尺划一斜线。在这斜线上分为b等分,中间两分以一分为半径,往外划半圆;两边以每分的一半为半径往外划半圆;最外端的两分也是以每分的一半为半径,往里划半圆。这样就得出菊花头的轮廊线来了。

    昂的前端昂咀轮廓线的画法是:上边从厢拱下的十八斗里边的斗腰与外边的斗底用尺划出一条斜线,从斗底顺着斜线往外0. 8斗口,就是昂的脑长(又名凤凰台)。下边从翘的上

边(到上边为两个斗口处)十八斗的平出0. 2斗口的外端为点,往下1个斗口,与样板最前的中线下边为点,划一条直线;从前端下边的中线为点往里0. 3斗口的地方作为一点,往

上0. 2斗口的地方作为一点(术语谓:“起2回3 "),由这两点划一斜线一一长度为0. 7斗口,在0. 7斗口的顶端与昂的脑外端,用尺划一斜线,在这条斜线的中垂线往下0. 2斗口,

再与斜线两端点划出弧,就是界面的嵋。

    昂的前端与外拽瓜拱相交处,划出十字相交刻半桦(上边代“袖”0. 1斗口),再在中线往两边0. 7斗口的地方划一垂直线,长0. 4斗口,在这垂直线的顶端,水平往里0. 2斗口

处划横线。昂的后端与里拽瓜拱画出相交刻半桦及“袖”(划线方法同外拽)。中部与正心杨相交划线,从样板上边往下1个斗口处划一横线,然后按线把样板锯出来。

    将备好做昂的料按样板尺寸四面跑光,把样板上的线完全过到料上,然后再在料上昂的中线与昂相交处的两侧,按0. 1做出“袖”,再按线造昂。


    8.2.3蚂蚌头

    蚂蚌头的做法是:按15个斗口再加前边的出锋及后边六分头的长,2个斗口的高做出样板来。首先按拽架放出各部位的中线。蚂蚌头前端的中线上边往外出锋0"5斗口划垂直

线,再在0. 5斗口上边往下0. 2斗口的地方作为一点,在这两点划一斜线,再从斗外皮0. 5处向外至出锋中线为止的这一段长分为四等分,在这斜线顶端与下边4等分的第二条线用尺划一斜线,再从最外线上的3等分的第二条线用尺划一斜线,这条斜线与第一条斜线相交处,划水平横线,然后再平行与这条斜线划线,蚂蚌头的出锋的线就划出来了。凡里外拽与耍头相交之桦(袖肩),正心杨与耍头相交的“袖”,做法同昂。

    蚂蚌头后尾六分头的划线方法是:从里拽厢拱下的十八斗里边的斗腰与外边的斗底,用尺划一斜线,再从样板后端下边与里拽厢拱中线下端往上划一斜线,就是六分头的尖端。

    按样板的长度及高备料,四面砍跑光平,把样板上的线完全划在料上,按线锯出蚂蚌头。


    8.2.4撑头木后代麻叶头

    按丈杆打截料,外加锋长,前端与挑檐杨相交做银锭桦;与里外拽正心杨相交做刻半桦,后端与厢拱相交做刻半及“袖”,做法见前。

    麻叶头按3个斗口,外加出锋0. 5斗口做样板。下边从厢拱中往外0. 8斗口处点出两个0. 2的斗口,上边由麻叶头开始处出划一点,然后在料的四面划上中线。下面从第一个0. 2斗口与中线用30。尺往两边划斜线,往前再根据三弯九转的弯回之点,用30。尺往两边划斜线。上边麻叶头开始处用30。尺顺中线划斜,再与下边最外斜线相对用30。尺顺着中线划斜线。然后再按0. 5斗口往外出锋。


8.3五踩单翘单昂柱头科

    8.3.1大斗

    进深同平身科,面宽加一个斗口,高2个斗口,头翘按两个斗口开口,其余放线及做法同平身科大斗。

    (翘上)桶子十八斗长4个斗口,外加两边十八斗的斗耳为总长。(昂上)桶子十八斗长4个斗口,外加两边十八斗的斗耳长为总长。其他如槽升子、三才升、十八斗的做法与平

身科的做法相同。


    8.3.2翘

    翘的样板划线方法与平身科翘的做法相同,长高的尺寸也同于平身科。宽为2个斗口在十字相交处作刻半和“袖”,“袖”每边为0. 2斗口,作十字相交,刻半的高为翘的1 /20正心瓜拱、里外拽瓜拱、正心万拱、里外拽万拱的做法,都与平身科的做法相同。


    8.3.3昂后尾代雀替做法

    先按昂长18个斗口加昂咀以外的长,3斗口高,做出样板,在样板上划出正心万拱,里外拽万拱及中线。昂咀的划线法同平身科,若昂咀有拔腮,则由外拽万拱的斗腰至昂咀上皮划一水平线,下边往里0. 2斗口划拔腮的线,在里外拽万拱中线,昂与拱相交处划出单材刻半及“袖”。后尾雀替的划线方法:在里拽万拱十八斗斗腰外边往外0"4斗口,在0. 4斗口往外划出3个0. 2斗口的线。在样板的后端上边,由上外端往下交垂线上回锋往里一个斗口划一条垂直线,由外端往下交垂线上,斜长2个斗口,就是后雀替高,然后由这条斜线下端往前与3个0. 2斗口线相连划出弧线,弧线当中最高处为样板高的1/30。

    按样板长,高和3个斗口宽备料,先将四面砍跑光平,把线过在料的四面。前端的昂咀、昂身及相交的刻半做法同前。后端的雀替的划线方法是在料的底面用30。尺在每个0.

口线与料上横的中线划出30。斜线。雀替的尖端部份是在料上面横的中线上两边用拐尺划斜线,再将料反过来,在底面同样用30度尺在雀替最后下端,用尺往往两边用拐尺划线,然后按线截出并出锋。


    8.3.4挑尖梁头

    从正心往外按1. 2个斗口加出锋为挑尖梁头的长,析碗高按“五举”。上部从梁头尖部至挑檐析半径划出锋线(不是往上加锋而是往下回锋划线)。在样板上按拽架划出正心杨的槽,外拽万拱外拽杨的槽和“袖”,里外拽厢拱的槽,挑檐析的析碗代鼻子。

    按样板的长、高和挑尖梁头四个斗口的宽备料。四面砍跑光平后,把样板的线过在料上,按线做出挑尖梁头。


    8.3.5析碗

    长12个斗口,高按五举确定做样板。在12个斗口中划上3个中线:在正心析的中线按1 /2凛径划出析碗线;下边划出0. 1的“袖”及十字相交的“刻半”;(析碗下皮与撑头木上

皮的距离尺寸由五举决定),前边划出挑檐析碗,后边与井口杨相交划出银锭桦。

    按样板长、高和析碗宽1个斗口备料。四面跑光,把样板上的线划在料上,就可以按线做出析碗。


8.4角科

    8.4.1大斗

    面宽进深两面都加出垫拱板0. 2斗口的厚度成为3. 2斗口见方,高2个斗口。两边出跳仍按1个斗口开口,呈边加垫拱板0. 2斗口,按1. 2斗口开口(里大外小)。角科大斗上45

。出斜翘的开口为1. 5斗口,其余做法同平身科。

    三才升、槽升子、十八斗的做法同于平身科。


    8.4.2搭角正头翘后代正心瓜棋

“搭角正头翘后代正心瓜棋”在角种上是相同两件搭交。样板的做法是:前边按翘的长,后边按瓜拱的长,线上按样板的高划出1个斗口,在1个斗口的下边往上一顺山面,一顺檐面,两件作十字高为2个斗口做样板。在样板的中1 /3划一横线,在横线上再按1 /3高划一横线,使顺山面的构件压顺檐面的构件作十字搭交开口。拱眼划线同平身科翘和拱。

    长、高按样板前边翘宽按1个斗口,后边正心瓜拱按1. 2斗口宽备料。四面砍跑光平,把样板的浅过在料上,在料的上面划上十字中线,在中线两边按科头翘宽1. 5斗口的宽度划出45。线开槽,深按高1 /3就是科头翘的搭角槽,按样板划线截造成正头翘后代正心瓜拱,正心瓜拱剔出垫板槽。


    8.4.3斜头翘

    按正身“方五斜七”加斜长,高2个斗口,下边按搭角正头翘的宽在45。交角上开口,在高2/3处留“袖”,做出拱办、拱眼并锯出平盘斗的位置。


    8.4.4搭角正头昂后带正心万棋

    按13个斗口前边加昂咀中线以外的长,和后尾中线以外的0. 5斗口的长为“搭角正头昂后带正心万拱”的长。按2个斗口高,前昂高3个斗口做样板。前边昂的划线方法与平

身科的昂相同,(后边万拱的划线方法同前),自前边往后第三个中线下边划出“刻半’,及“袖”,第四个中线,由上边往下2/3划出“袖”及十字搭角线。山面的搭角正头昂划线方法同,只是第四线上1 /3按斜头昂开45。斜口。

    按样板的长,高,1. 2斗口的宽备料。将料按线砍跑光平,把线过在料上,按线即可做出“搭角正头昂后带正心万棋”。


    8.4.5搭角闹头昂后代单材瓜棋

    按12个斗口加昂咀中线以外的长,再加后尾中线以外的0. 5斗口的长为长,昂身按3个斗口高,以后按2个斗口高做样板。前边昂的划线方法同前,后边瓜拱划线也同前。与檐面闹头昂相交处划出十字中线上,按斜头昂的宽,在45。线上,划出斜搭角槽,(槽深1/3)檐面的闹头昂做法同前,不同点是山面压檐面的做法。

    按样板的长及高,宽按1个斗口备料。四面砍跑光平,把样板上的线过在料上,按线做出“搭角闹头昂后代单材瓜棋”。


    8.4.6斜头昂后代菊花头

    按15个斗口加昂咀以外的长再加斜,昂咀按3个斗口高,昂身按2个斗口高做出实用样板。前边昂的划线,后边菊花头的划线,方法同前。

    按样板长、高和2个斗口宽备料,四面砍跑光平,把前边昂的划线,后边菊花头划线过在料上,然后在料的下面与搭角闹头昂及搭角正头昂处作45。斜搭角,做法同前。菊花头里边与里连瓜拱相交处,在十字中线上,用45。尺往外划出里连瓜拱的槽,按各线截造。


   8.4.7 搭角正蚂蚌头后代正心杨

   搭角正蚂蚌头后代正心杨”这个构件与山面“正蚂蚌头后代正心杨”以山面压檐面的方法相。按由昂的宽做出45。斜搭角,做法同前。由正心以前宽为1个斗口,以后1. 2斗口,它的高度前后都是2个斗口,与后为1. 2斗口,它的高度前后都是2个斗口,与把臂相拱及闹蚂蚌头相交“刻半”及“袖”,做法同前。长随平身科,杨随间。


   8.4.8 搭角蚂蚌头后代单材万棋

    前面按蚂蚌头的长,后尾按万拱长的1 /2再加中间一个拽架为长,高按2个斗口做样板。蚂蚌头划线同前,下边与把臂厢拱划出1 /3“刻半”及“袖”。与正蚂蚌头相交划1 /3刻半,后尾单材万拱划线同前。

    按样板的长、高,1个斗口的宽备料。四面砍跑光平,把样板上的线过在料上按线截造,然后将十字搭交处扣好在中点上面往两边45。的位置,按由昂的宽,做出搭角槽,槽深1/30与檐面相交的蚂蚌头也是山面压檐面。


    8.4.9 把臂厢棋

    按8个斗口加2个拽架(Cb个斗口)为总长,高按1. 4斗口做样板。两头按厢拱划线,当中两拽架与搭角闹蚂蚌头、搭角正蚂蚌头后带单材万拱相交处作“刻半”,山面与檐面十字搭交“刻半”,是采用“山压檐面”的相交法。

    按样板的长、高,1个斗口的宽备料,四面砍跑光平,把样板上的线过在料上,按线截造把臂厢拱做出拱眼。


    8.4.10由昂后尾代大分头

    按18个斗口,前边加昂咀以外的长,后边加六分头的长,(约2个斗口)为“由昂后带六分头”的总长以3个斗口的高做样板。与把臂厢拱、搭角闹头昂、搭角正头昂相交处划出斜搭角槽(画法同前);后边划出里搭角厢拱槽(划法同斜头昂上的里搭万拱);最后的大分头划法同前。

    按样板的长、高及实用宽尺寸备料。四面砍跑光平,把样板上的线过在料上四周,在料的底面每个斜搭角处按线用45。尺划线,昂后按线截造由昂。


    8.4.11撑头木后带麻叶头

      “撑头木后带麻叶头”的前边与搭角挑檐杨相交。做法是先按丈杆打截料,在相交处的顶点用45 0,往回划斜线,下边与搭角正心杨相交处做斜搭角槽。由搭角正心往外刻出外拽杨的斜搭角槽,往里刻出里拽杨的斜槽,从里拽拱往右一个拽架用45。尺刻出里连厢拱的斜槽的线,

  最末端的麻叶头的侧面,从里连厢拱的中线往外0. 6斗口的地方划出两个0. 3斗口用30。尺划斜线是麻叶头的上部的横线上往外再按30。尺随着麻叶头的弯划斜线,然后在料的上部,也就,随着麻叶头前端出锋。曲来处也就是下边最末一个30。尺划的斜线,上下相对用30。尺划斜线,再在麻叶头上部开始出锋处用30。尺划线,麻叶头两侧划出三弯九转出锋及所有的30。尺划线都按三弯九转划线。


    8.4.12正心杨带撑头木

    正心杨木宽1个斗口,正心杨宽1. 2斗口。檐面与山面十字搭角刻1 /3,上面1 /3做斜搭角槽,宽随由昂上麻叶头(做法见前),与挑檐杨相交,作银锭桦。


    8.4.13正心杨带撑头木(上部与析碗相交)

    正心杨按丈杆打截料,高2个斗口,正心杨宽1. 2斗口,撑头木宽1个斗口。山面与檐面十字搭角刻1 /3,上面1/3做斜搭角槽,宽随析碗(做法见前)与挑檐析相交做银锭桦。


    8.4.14外拽杨代撑头木

    按丈杆打截料、高2个斗口,宽1个斗口,山面与檐面十字搭角刻1 /3月上面1 /3斜搭角槽随析碗,与“正心杨带撑头木”作十字搭角,上面刻2/3与挑檐杨刻银锭桦相交。


    8.4.15搭角挑檐杨

    按丈杆打截料,高2个斗口,宽1个斗口,山面与檐面相交作刻半桦,以“山压檐”的做法与撑头木相交做银锭卯。


    8.4.16析碗

    按正身撑头木长加斜,高随五举到正心析中线后边与井口杨相交处的高为2个斗口做样板。在样板前端划出挑檐析的斜析碗,(划线方法同中部),在中部正心析位置上,把“老中”“里由中”“外由中”“金盘线”都在样板上划好,然后在“外由中”的“外金盘线”上端往外、往下划斜析碗,“里由中”“外金盘线”上端往外,往下划析碗,(按正析半径加斜)。

    按样板长、高,2. 5斗口的宽备料。砍跑光平后,把样板的线过在料上,在料的底面划出十字中线,后边在横的中线上用45。尺往外拐划斜线就是与井口杨相交的斜槽。料当中的十字中线是按正心杨代撑头木1个斗口的宽,由中往外45。尺划斜线,就是析碗与正心杨代撑头木斜搭角槽。槽深按杨的2/3在料的上面斜析碗两外端,用45。尺划出斜线,相角按各线截造。


    8.4.17正身椽子飞头

    出檐按柱高2/10,再加飞头1 /10,共为柱高的3/100,檐椽长:按柱高的2/10檐出加斜,再加步架长加斜。打截料,方椽子放十字线找大小宽窄。

    圆椽子放十字线,八卦线。砍跑光平后,找十六方再找圆,跑光平。

    飞头长按柱高1 /10,檐出加料。一头三尾,放五份,打截料,颠倒颠截两根。飞子头底锯闸当口,口为望板厚。

    带廊子的檐椽,在凛子外金盘墩掌处做椽碗。椽子由椽碗穿过去。


    8.4.18大连檐

    1)大连檐面的做法

    大连檐的高宽均为1椽径,连檐的长是翼角到另外翼角,分几块,但是从仔角梁往里的分块长度须过起翘的地方1公尺多,以免在捆翘度时发生死弯。连檐的料须选择无疤痕者,否则在捆的时候容易折断。连檐中起翘至角梁的地弓须把料水平方向锯为4等分,4等分的长度要有30公分的距离,然后把料浸在水里几天,拿出来趁湿才能捆连檐。

    2)翼角椽子

    翼角椽子,按丈杆打截料。迎头放十字线,八卦线,找十六方后再找圆。具体作法同柱子。砍跑光平后,再中线过到大面上。按椽径把金盘线找出。“翼角搬增”首先按椽子长做一个板凳,用厚木板按椽径做椽碗钉在板凳两头,椽碗出去板凳一点,以便贴尺用,一头椽碗上面两边先按椽子的1 /4划一线,再在1/4线外两边按椽子半径多小翘划出多少等分线,另一头由椽碗中线上各往外半椽径内两边都按多少翘划出多少等分线另外在一块板上划好“撇半椽”用角度线,角度按45。的一半(半椽径)多少翘分多少角度份。

    把椽子摆在板凳上的两头椽碗内椽子中线对准椽碗板侧面的中线,椽头的横线与椽碗槽上皮平。

    第一翘(紧贴角梁)从撇半椽角度板上最外角度线用话尺按角度搬好再在板凳内椽子头迎面用搬好的第一翘角度尺放声十字中划斜线后,把这道斜线,摆正在椽碗中线上,这头由这点,那头在椽碗上面两边半椽径的按翘的多少等分线向最里的两点用墨斗弹上直线返过来再同样用上法弹上线,按线砍跑椽子的拨腮。

    第二翘从木板上的第二角度用话尺搬好角度画在椽头上,然后将这角度斜线摆在正椽碗中线后用拐尺贴在椽碗板中线外的第二等分线上,垂直划线,在椽头上,这头由这点;那头就在椽碗上的第二等分线在这两点弹线,返过来再同样用上法弹上线,按线砍跑椽子的拨腮,以下三翘四翘以及最末的翘同用此法(第三翘用第三角度线搬活尺用析入第三等分线以下类推,放椽子线时要对放两根够一角使用)。


9、翘飞做法

    9.1翘飞放线的准备工作

    先做两根杆,一根作平尺用,按飞头的宽窄加锯口,一根作丈杆,拿平尺杆贴在实样板的翘飞母的头部底皮线,然后拿实用的丈杆放在一飞三尾末端地位上,作垂直线顶在平尺杆上,将翘飞后尾高度点在丈杆上,在这高度内按多少翘分多少等分,另一端按翘飞母头部长,点在丈杆上,再从这点按正身椽子长划一点,所余部分,按多少翘分多少等分点在丈杆上后尾(三尾部分)按翘飞母的尺寸从头到尾的点在丈杆上。另外仍从头部那点,按正身后尾的长度点出,将所余部分,按多少翘分多少份这样丈杆就算排完了。

    另外再刮一块光平的木板上用拐尺划一垂直线顶点用45。尺往下划45。线。在45。角度线内多少翘分多少角度线就是“扭脖子”用的角度线,另外还在这块木板上划一个45 度的一半角度线,多少翘在线内分多少角线份,就是“撇半椽”的角度用线,放翘飞划线用第一翘为45。线外端第一道线,第二翘为第二道线以下类推,放翘飞的扭脖子也是第一翘用45度的半径内的外端第一角度线,第二角度线,以下类推。


    9.2翘飞放线

    翘飞须用较好材料。料的宽、长最好尽量用大料这样比较节省材料,按翘飞的薄厚开成板料,大面把锯毛跑光,找出一小面划直,取格方。

    放第一翘时在料的大面上,顺着直边用丈杆上的第一翘的尺寸,顺序点出头部,尾部各距离的四点线。用活尺在“撇半椽”的角度线第一翘上,搬好活尺角度在四点上划斜线,在第三点用拐尺划一垂直线,按翘飞母的后尾总高为一点,点在垂直线上,从这一点与第一点用平尺杆在第一二斜线内顺平尺杆两边划线,这线交在第二斜线的相交点处,与直边距离高度,将这个高度过在第四斜线上为一点,再与第三点用平尺杆杜第二、三斜线内顺平尺杆划线,在第二与第三斜线内,以第三点为角用平尺杆划对角线,用上法可以同时划出四份第一翘翘飞材料八根四角使用。

    在第二、三、四,各点用扭脖子的第一翘角度搬好活尺过在小面上,在四点小面上的扭脖子下面的点,用拐尺划一直线,从这直线上面仍划撇半椽的第一角度线图这头从这条线那头从第一点斜线盘头,在两头用撇半椽的第一翘的角度划在上面(就是椽头斜度)这时把料翻过来把两头和小面的各线,同那面所用的各法划线。

(注:文字来源天津大学学术文章)

木结构大木作




上一条:木结构防火布置

下一条:没有了!

地址:浙江杭州建德三都工业园邮箱:win114@qq.com手机:13282000900(微信)

版权所有:浙ICP备16046355号-3技术支持:小辉辉

在线客服

设计费咨询13282000900
点击这里给我发消息
造价咨询13282000900
点击这里给我发消息
