木结构框架连接的几种方式

作者: 更新时间:2021/1/7 14:59:22

中国的木框架是出了名的坚固,纯木结构也可以用来建造高楼,尤其是木塔,简直无法想象。它们是如何联系在一起的?传统的木框架连接可分为斗提式、提梁式和井干式。


1)抬梁式

提梁架是中国古代建筑中木框架的主要形式。这种框架是在柱顶或柱网上沿房屋深度方向铺设若干叠梁。横梁一步一步缩短,层间用短柱或木块,顶梁间用小柱或三角撑组成三角形屋架。相邻屋架之间,每层两端的梁和顶梁之间的小柱放在檩条上。宋代,升降梁架、内外柱在堂内等高,柱头上方铺一层横层,再铺一根沿深度方向贯穿全屋并与屋顶坡度重叠的梁。大厅框架内的柱子升起,没有大梁在深度方向贯穿整个房子。短梁用来堆叠柱子。清代传统建筑可分为大建筑和小建筑两种。大型建筑档次高,多用于战斗。有的檐柱和内柱高度相同。外檐柱网层上有一层主要起装饰作用的战斗层,由横梁支撑。它的外观类似于宋代的寺庙建筑,但实际上类似于宋代的厅堂建筑。

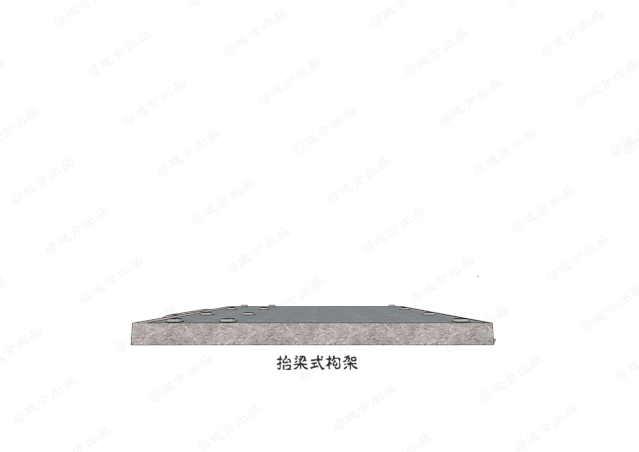

抬梁式

2)穿斗式

在原有的桶形框架中,建筑物的结构框架是由立柱直接垂直承托檩条,沿房屋的深度方向按檩条数量竖起一排立柱。每根柱子用一根檩条支撑,檩条上设置椽子,屋顶荷载直接从檩条传递到柱子上,无需横梁。侧向受力主要依靠水平截面形成横架,两个纵向横架之间的连接利用横木形成房屋的空间框架。在许多民间地区,大多数房屋框架都有天花板和沉箱,横梁被天花板上下密封。从上方视线看不到的框架往往采用斗过框架,由直接承重檩条的立柱和穿过檩条的横梁连接而成。有些地区,一个房间多采用穿斗式框架,几个屋架不一样,不管明室采用提梁式,二个房间和山墙面(除了硬山檩条)采用穿斗式还是插梁式。斗架的关键是“磨损”。无论叫“梁”还是“方”,它与柱的连接都是通过柱的榫卯形式完成的。

穿斗式

3)井干式

干井结构是一种没有柱子和大梁的汉式房屋结构。它分布在中国东北和西南的林区。这种结构是由矩形、圆形或六边形木材层层堆叠而成,层层平行向上。建筑拐角处的木材两端交叉接合,形成四面墙,然后在左右两侧的墙上竖立短柱,形成房屋。干井结构在我国商代墓葬中已有使用,但在汉墓中仍有使用。《淮南子》中有“栈道延,鸡栖于井”的记载。井干结构需要大量的木材,在绝对尺度和门窗开启上有一定的限制,不像吊梁架、斗架那样具有普适性。在中国,东北林区和西南山区只有一些用这种结构建造的房屋。云南南华井干结构住宅是干结构住宅的一个范例。它有一栋平房和一栋两层楼,两栋楼的平面都是矩形的,宽度都是两层,覆盖着一个悬浮的山顶。屋顶做法是左右侧墙顶部左右中立短柱支撑屋脊檩条,椽子放置在屋脊檩条和前后檐墙顶部的方木上,房屋深度只有两个椽子。除了吊梁、穿斗、钻轴和孙先生的插梁结构外,我国不同地区和一些少数民族地区,如西藏、新疆等,也采用密梁平顶结构,这也是中国古代木结构体系的重要组成部分。然而,在讨论某一地区的传统建筑类型时,我们应该从以前的类型学分析结果中选择该地区流行的大多数案例作为主要讨论对象。

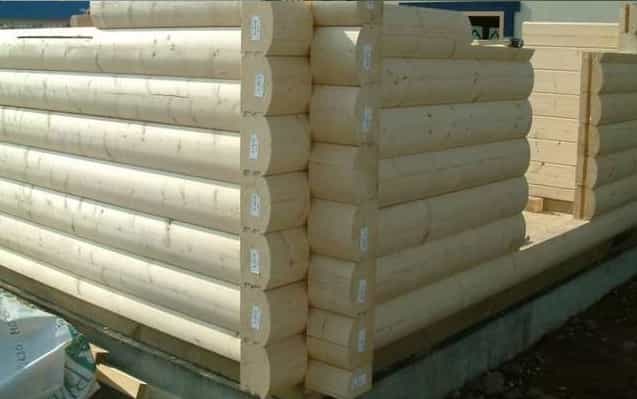

井干式
